Serwonapędy
z Digiplan, Compumotor oraz Hauser są w stanie dostarczyć moc
ciągłą na wyjściu silnika rzędu od kilku Watów do 35kVA.
Produkowane są wykonania ze szczotkami komutacyjnymi oraz jako napędy
bezszczotkowe (komutacja elektroniczna) Zastosowanie obydwu, analogowej
oraz cyfrowej technologii pozwoliło na zaoferowanie optymalnych
rozwiązań dla wszystkich możliwych zastosowań.
| Serwonapęd
OEM670 potrafi dostarczyć niespotykanie wysoki prąd wyjściowy w
stosunku do swoich rozmiarów – max. 12A przy napięciu do =75V. Jest
on wykonywany jako napęd kontroli momentu obrotowego z wejściem
analogowym lub cyfrowym, oraz jako kompletny napęd-sterownik z
wbudowanym portem szeregowym RS232. |
 |
SVA
i SVAHX oferują ekonomiczne cenowo rozwiązanie dla zastosowań w średnim
obszarze mocy do 2,5kW wraz z opcją wbudowanego sterownika pozycji.

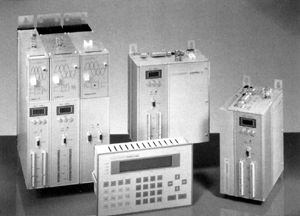

Modułowe wykonanie SV-M oraz zintegrowany z zasilaczem SV-S dysponują
mocą do 15kW i są w stanie sprostać najbardziej rygorystycznym
zastosowaniom.
|
W
zakresie wyższych mocy, w pełni cyfrowy Compax z zakładów Hausera,
łączy w sobie funkcje sterownika pozycji i serwonapędu wraz z opcją
systemu operacyjnego do pracy w specyficznych zastosowaniach jako np.
cięcie w ruchu, elektroniczna przekładnia czy elektroniczna krzywka.
|
Największej mocy napęd z rodziny Compax dostarcza moc ciągłą 35kVA
pozwalającą na generowanie momentów do 200Nm. Napędy Compax mogą również
współpracować z wysokiej rozdzielczości sprzężeniem zwrotnym
SinCos. |
 |

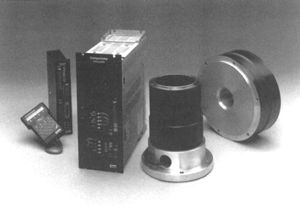

Rodzinę
bezszczotkowych serwonapędów Parkera uzupełnia Dynaserv, serwonapęd
bezpośredni (bez wałka silnika) o nominalnym momencie obrotowym do
500Nm, przy rozdzielczości kątowej do 1,024,000 kroków na obrót.
Dynaserv oferuje optymalne cenowo rozwiązanie alternatywne dla
kombinacji klasycznego serwonapędu ze skrzynia przekładniową, w
szczególności w zastosowaniach do precyzyjnego szybkoobrotowego
indeksowania czy w robotyce. |
 |
 |
Serwonapędy
i serwonapędy zintegrowane ze sterownikiem pozycji
|
Model
|
Prąd
nom./max.
[A]
|
Moment
nom./max.
[Nm]
|
Szyna
DC
[V]
|
Prędkość
max.
obr./min
|
Zasilanie
|
Funkcjonalność |
OEM670T/675T*
OEM670/675SD*
OEM670/675X* |
6/12
|
1.2/3.4
|
75
|
10,000
|
24
- 75VDC
|
Nieduży
rozmiarami napęd z wejściem analogowym. Wersja X ma zintegrowany
sterownik OEM 070. Konieczny zasilacz OEM300.
|
SV-M
Compax
M |
25/50
|
25/50
|
680
|
5,000
(SV-M),
8,000 (Compax)
|
400VAC
3-fazowe
i 24VDC
|
Zasilanie z
osobnego zasilacza 3-fazowego.
SV - inteligentny napęd z ustawieniami poprzez port RS232.
Compax - zintegrowany ze sterownikiem pozycji.
|
|
Compax
3500M
|
50/100
|
90/220
|
680
|
9,000
|
400VAC
3-fazowe
i 24VDC
|
Napęd wysokiej
mocy ze zintegrowanym sterownikiem pozycji i zasilaczem.
Moc ciągła 35kVA
|
|
SVA
SVAHX
|
6.3/12.6
|
5/14
|
325
|
5,000
|
115
- 230VAC
i 24VDC
|
Nieduży
rozmiarami napęd zasilany bezpośrednio z sieci 220VAC, SVAHX
zintegrowany ze sterownikiem pozycji X150.
|
|
SV-S
SVHX-S
Compax S
|
12.5/25
|
15/38
|
325/680
|
5,000
(SV)
8,000 (Compax)
|
230/400VAC
|
Rozbudowane
wersje SV-M oraz Compax przez wbudowanie zasilacza. SVHX-S
zintegrowany ze sterownikiem pozycji X150E.
|
|
Dynaserv
DM, DR
|
N/A
|
350/500
|
350
|
240
|
115
lub 230VAC
|
Serwonapęd
bezpośredni o dużym momencie i rozdzielczości do 1,024,000 kroków
na obrót.
|
Serwosilniki
bezszczotkowe
|
Model
|
Moment
ciągły
[Nm]
|
Rozmiar
[mm]
|
Ilość
modeli
|
Metoda
komutacji
|
Pracuje
z
napędami
|
Funkcjonalność
|
SM,
J i
Neometric |
0.14
- 5.5 |
40
- 92 & NEMA 34 |
26 |
Czujniki
Halla +
encoder |
OEM670/675 |
3-fazowy, z
integralnym encoderem, IP65 - opcja. Rezolwer opcja dla Neometric.
|
|
MD
|
3
- 4.3
|
NEMA34
|
2
|
Encoder
|
SVA
SVAHX
|
3-fazowy, z
integralnym encoderem.
|
|
HDY
HJ
|
0.4
- 90
|
55
- 190
|
18
|
Rezolwer
|
SV-M,
SV-S
SVHX, Compax
|
3-fazowy,w
klasie ochrony IP65, opcje - hamulec, rezolwer, SinCos.
|
|
